Система WAMS и использование оборудования SATEC в интеллектуальных энергосистемах

Что такое WAMS и зачем она нужна?

Wide Area Monitoring System (WAMS) – это система широкозонного мониторинга, предназначенная для контроля, анализа и управления электроэнергетическими сетями в режиме реального времени. Современные энергосистемы становятся все более сложными, и традиционные методы мониторинга не всегда позволяют оперативно реагировать на изменения в сети.
Благодаря WAMS диспетчеры получают точные данные о параметрах сети, что помогает:
  • Предотвращать аварийные ситуации, анализируя нестабильности и отклонения от нормального режима работы.
  • Оптимизировать работу энергосистемы, повышая ее эффективность и надежность.
  • Обеспечивать синхронизацию работы энергосистем разных регионов, что особенно важно для крупных энергокомплексов.
  • Анализировать качество электроэнергии и оперативно реагировать на возникающие проблемы.

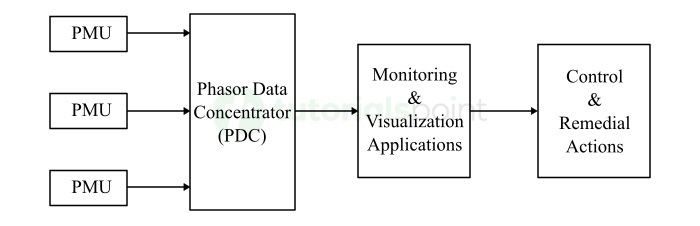

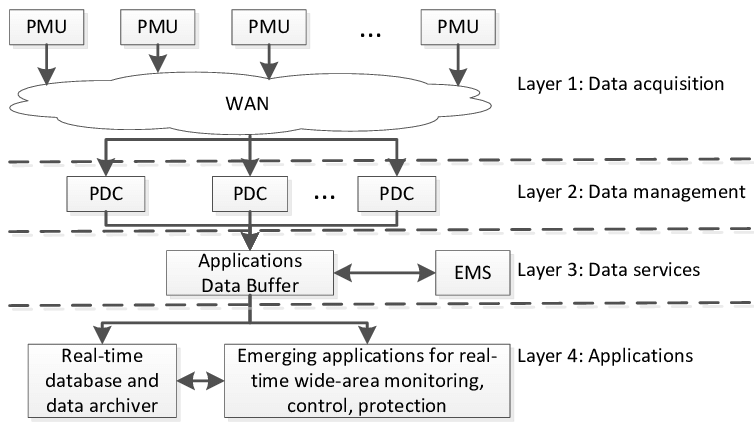

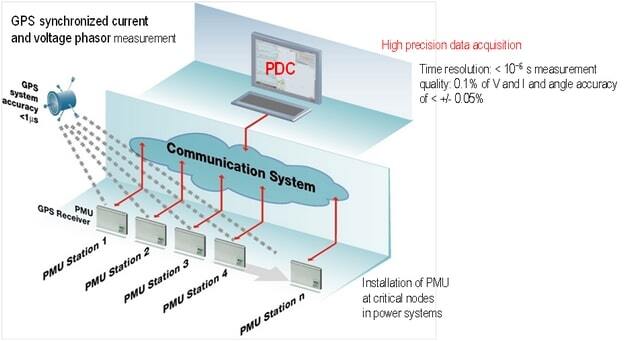

Основной элемент WAMS – это устройства синхрофазорных измерений (Phasor Measurement Units, PMU), которые измеряют фазовые углы напряжения и тока с высокой точностью, синхронизируя данные с GPS-меткой. Эти данные передаются в Phasor Data Concentrator (PDC), где анализируются и используются для прогнозирования и принятия решений.

Роль оборудования SATEC в WAMS

Компания SATEC – один из ведущих мировых производителей приборов учета и анализа качества электроэнергии. Ее решения широко применяются в энергетике, в том числе в системах WAMS, благодаря высокой точности измерений, надежности и поддержке международных стандартов, таких как IEEE C37.118.

PMU PM180 – универсальное решение для WAMS

Одним из ключевых приборов, используемых в системах WAMS, является PMU PM180. Этот прибор обеспечивает:
  • Точное измерение параметров сети в соответствии с IEEE C37.118.
  • Гибкость в обработке данных, поддерживая два класса точности измерений – M и P (M – для систем мониторинга WAMS, P – для систем управления).
  • Возможность синхронизации по PTP, что обеспечивает высокую точность временной привязки данных.
  • Поддержку протоколов связи, включая IEC 61850, DNP3, Modbus, что позволяет интегрировать устройство в различные системы управления и мониторинга.
PMU230 – передовое решение для современных энергосистем Помимо PM180, SATEC предлагает еще одно мощное решение для WAMS – PMU230.
Это устройство обладает расширенными возможностями для мониторинга и анализа энергосистем:
  • Высокоточная синхронизация фазовых измерений, соответствующая требованиям стандартов IEEE C37.118 и IEC 61850-9-2.
  • Передача данных в режиме реального времени для интеграции с PDC и системами анализа.
  • Возможность работы в суровых условиях, благодаря прочному корпусу и защите от электромагнитных помех.
  • Поддержка нескольких интерфейсов связи, что позволяет передавать данные в несколько систем одновременно.
  • Поддержка различных классов измерений, что делает устройство универсальным для различных применений в энергетике.

Преимущества использования SATEC в WAMS

Использование оборудования SATEC в системах WAMS дает ряд преимуществ:
✅ Высокая точность измерений, что позволяет выявлять малейшие отклонения в сети.
✅ Гибкость интеграции благодаря поддержке международных протоколов.
✅ Надежность и долговечность оборудования даже в сложных условиях эксплуатации.
✅ Совместимость с современными энергосистемами и возможность работы в интеллектуальных сетях Smart Grid.
Системы WAMS с оборудованием SATEC помогают создавать более надежные, безопасные и эффективные энергосистемы, которые способны оперативно адаптироваться к изменениям и предотвращать возможные сбои. Это делает технологии SATEC неотъемлемой частью современных энергетических инфраструктур.
